A193 Resumen

ASTM A193 es una especificación de sujetadores que cubre pernos de aleación y acero inoxidable y espárragos roscados para uso con bridas, válvulas, recipientes a presión y accesorios para servicio de alta temperatura y alta presión.

Los grados



Existen varios grados dentro de la especificación A193 y varían en composición química, propiedades mecánicas y características de alta temperatura. El grado más común dentro de la especificación A193 es el grado B7, sin embargo existen varios otros grados.

Configuraciones



Los sujetadores bajo la especificación A193 se especifican, fabrican y suministran con mayor frecuencia como pernos hexagonales pesados ​​o espárragos completamente roscados. Sin embargo, la especificación no restringe los sujetadores A193 solo a estos elementos. Una variedad de pernos doblados, varillas con rosca en uno o ambos extremos y pernos con cabeza que no sean hexagonales pesados ​​se proporcionan comúnmente bajo la especificación A193. Todos los pernos y espárragos deben estar biselados (puntiagudos).

Hilos

ASTM A962 es una especificación relacionada que cubre un grupo de requisitos comunes que se relacionan con la especificación A193. La sección 13 de la especificación A962 aborda la forma y la clase de los hilos. Las roscas deben cumplir con ASME B1.1, Clase 2A y se pueden cortar o enrollar. Para diámetros de 1 ”y menores, se usa la serie de roscas Unified National Coarse (UNC), y para diámetros mayores de 1”, se usará la serie de roscas de ocho pasos (8UN), a menos que se especifique lo contrario.

Revestimientos

Ciertos grados de sujetadores fabricados según ASTM A193 pueden revestirse con zinc según F2329 (galvanizado en caliente), B695 (galvanizado mecánicamente) o F1941 (galvanizado). Los recubrimientos de teflón, xilano y PTFE, además del revestimiento de cadmio, también se usan comúnmente con pernos A193.

Marcado del producto

Tanto el símbolo de grado como la identificación del fabricante se aplican a las cabezas de los pernos y a un extremo de los pernos. En la sección 17 de la especificación A193 se establece la tolerancia para la omisión del marcado de producto en sujetadores y elementos de fijación de diámetro muy pequeño en ubicaciones alternativas, pero rara vez entran en juego. Se permiten marcas de doble grado siempre que los sujetadores cumplan con todos los requisitos de ambas especificaciones.

Dimensiones

A menos que se especifique lo contrario, los pernos con cabeza deben ser hexagonales pesados ​​con dimensiones cubiertas por ASME B18.2.1. Los espárragos completamente roscados según la especificación A193 se miden típicamente desde la primera rosca hasta la primera rosca, en lugar de la longitud total que incluye los extremos biselados.

Requisitos suplementarios

Los requisitos adicionales de la especificación A193 no se aplican a menos que se especifiquen en la consulta y la orden de compra. Hay catorce requisitos suplementarios bajo la especificación A193 que incluyen pruebas especiales, procesamiento, marcado y revestimiento de sujetadores.

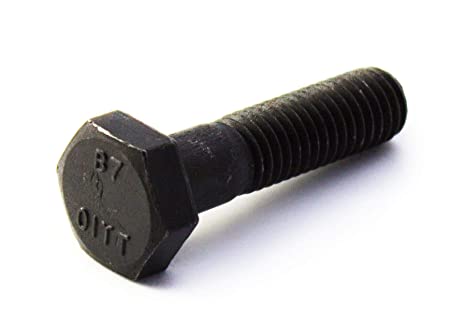

Grado B7

Los pernos y espárragos roscados ASTM A193 Grado B7 se fabrican de acero al cromo-molibdeno y se templan y revenido (tratamiento térmico) para desarrollar las propiedades mecánicas deseadas (resistencia). El grado B7 es el grado más común de pernos A193 utilizados en la construcción. Los pernos roscados B7 y los pernos cortos con cabeza están disponibles en el mercado. Los espárragos de grado B7 se utilizan comúnmente en conexiones de bridas de tuberías. Por lo general, estos espárragos se compran y venden con un acabado de metal desnudo liso, pero a menudo están galvanizados en caliente, galvanizados, recubiertos de Xylan, recubiertos de PTFE o recubiertos de otro modo para brindar resistencia a la corrosión. Tenga en cuenta que es posible que los pernos recubiertos no puedan soportar las altas temperaturas a las que pueden estar sometidos los pernos B7 sin recubrimiento.

Grado B8

Los pernos y espárragos roscados ASTM A193 Grado B8 Clase 1 se fabrican en acero inoxidable AISI 304. El tipo 304 es el grado más común de acero inoxidable utilizado en la industria de los pernos. Los pernos y espárragos fabricados con este acero inoxidable austenítico requieren un tratamiento con solución de carburo en las barras que se van a roscar o después de la operación de cabeceo para los pernos con cabezas forjadas. El tratamiento con solución de carburo, también conocido como recocido en solución, es un proceso en el que los pernos o barras de acero inoxidable se calientan y luego se enfrían con agua para asegurar la máxima resistencia a la corrosión. Los pernos A193 Grado B8 Clase 2 se endurecen por deformación después del tratamiento con solución de carburo para lograr mayores características de resistencia y reducir el potencial de desgaste. Los pernos de clase 2 están marcados como “ B8SH ” con el símbolo de grado subrayado.

Grado B8M

Los pernos y espárragos ASTM A193 Grado B8M Clase 1 son similares a los de Grado B8, pero en cambio están fabricados con acero inoxidable AISI 316 en lugar de acero inoxidable AISI 304. El acero inoxidable tipo 316 ofrece una resistencia superior a la corrosión que el acero inoxidable tipo 304 debido al molibdeno añadido. Los pernos y espárragos de Grado B8M Clase 1 requieren un tratamiento con solución de carburo, mientras que los de Clase 2 requieren una operación de endurecimiento por deformación adicional que aumenta la resistencia y reduce la susceptibilidad al desgaste. Los pernos de Clase 2 están marcados como “ B8MSH ” con el símbolo de grado subrayado.

Grado B7M

Los pernos y espárragos ASTM A193 Grado B7M son idénticos en química al Grado B7 (acero de aleación de carbono medio templado y revenido), pero tienen requisitos de resistencia más bajos y requieren una prueba de dureza del 100% de todos los pernos fabricados en el lote. Los pernos de grado B7M resisten el agrietamiento por corrosión bajo tensión (SCC) de cloruro, sulfuro e hidrógeno y se utilizan con frecuencia en el servicio de gas ácido.

Grado B16

Los pernos y espárragos roscados ASTM A193 Grado B16 se fabrican con una aleación de acero al cromo-molibdeno-vanadio. Aunque los pernos y espárragos A193 Grado B16 tienen requisitos de resistencia similares a los de Grado B7, el vanadio y la temperatura de templado más alta ayudan a que estos retengan su estructura molecular y resistencia bajo temperaturas ambientales más altas que el Grado B7. Los pernos y espárragos de grado B16 se utilizan en las industrias de energía y petroquímica en calderas, turbinas y otros equipos presurizados con temperaturas elevadas. A diferencia de los grados de acero inoxidable dentro de la especificación A193, el grado B16 no tiene propiedades de resistencia a la corrosión a menos que estén recubiertos.
